青海昆?？萍脊煞萦邢薰境薪恿舜罅康木钟蚓W(wǎng)工程，其中有園區網絡、智能大廈局域網、政府機關局域網和各類企業局域網。

在承建在局域網中，公司技術人員根據用戶的需求、網絡的規模、網上的應用等進行精心設計和實施。

局域網中所使用的主要技術如下：

生成樹協議（STP）：在局域網系統的設計中，通常把核心交換機設為根橋，并配置第二根橋，以保證在根橋交換機失效時，網絡仍能較正常工作，避免環路和不理想路徑的出現。生成樹協議是進行設備冗余和鏈路冗余配置時必須配置的協議。

虛擬局域網（VLAN）：它是在交換機上把一個物理上相連的網絡劃分成數個邏輯網段，每個網段是一個獨立的廣播域，網段之間的計算機設備互相分離，這樣的每個網段稱為一個VLAN。通過VLAN的劃分，隔離了廣播域，使一個VLAN內的計算機可以互相訪問，VLAN之間的計算機互相隔離。通過第三層交換功能（即VLAN間路由），可以使VLAN之間的計算機進行互訪，使共享資源得以被訪問。

第三層交換（Layer 3 Switching）：是針對交換機提出的概念，這里的第三層是指ISO的OSI七層參考模型里的第三層，即網絡層，第三層交換功能實際上是指網絡層的路由功能。第三層交換的優點是與交換機高度集成或一體化，具有以線速（介質速率）路由包的能力，從價格上也比以性能相近的路由器實現VLAN間路由更為低廉。

VRRP/HSRP：VRRP和HSRP（思科專用）都是的在局域網中使一個網段配置兩個以上虛擬網關的網絡高可靠性技術。通過VRRP或HSRP協議的配置，可實現當一臺實際網關路由器或交換機失效時，網絡依然正常工作。

異常流量發現和抑制：通過對局域網交換機的配置，可實現對網絡異常流量（如ARP廣播類型病毒、IP攻擊類病毒等所造成的流量）進行識別、報告和控制，從而提高網絡的健康度。

網絡準入控制：通過網絡準入控制技術，可實現只允許合格配置（如操作系統、防病毒軟件、應用軟件等）的主機接入到網絡中來，其他主機不能接入網絡，從而提高網絡的安全性。

局域網案例一：某大型國有企業總部新辦公大樓局域網

該項目主要包括2臺核心交換機CISCO6509、52臺樓層交換機CISCO3750、1臺核心路由器CISCO7507、等設備安裝配置實施的工程。通過新大樓網絡建設的實施，達到高性能、高可靠性、的要求，對總部辦公系統提供一套堅實穩固的網絡應用平臺。

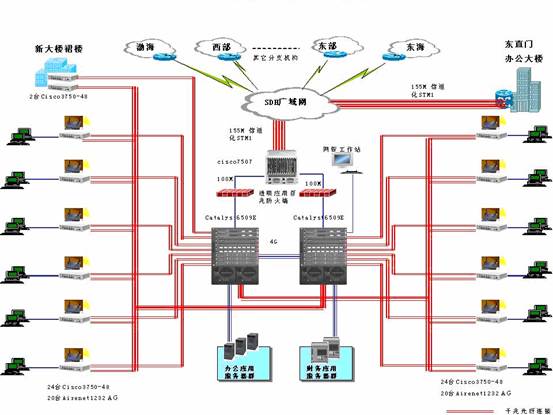

新大樓網絡拓?fù)浣Y(jié)構如下圖所示：

新大樓現有兩臺6509交換機，為了保證用戶在搬遷后客戶端IP地址等都保持原狀，新大樓局域網采用原大樓的2層的設計。將樓層交換機Cisco 3750作為2層設備來使用， Cisco 3750交換機通過兩條上連光纖分別和兩臺核心交換機Cisco 6509連接。分別在兩臺交換機上通過運行SPT協議提高網絡的可靠性。

在三層上使用HSRP協議來確保網絡的高可靠性，防止單點故障的發生，當主核心交換機發生故障時，另一臺備用核心交換機會自動接管數據流量，保證網絡的不間斷運行。

新辦公大樓網絡布線結構為二級星型布線，采用雙核心冗余主干連接方式，實現網絡的高可靠性。網絡核心采用2臺高性能的核心交換機，根據樓層信息點數選擇合適數量的樓層交換機或交換機對疊，每個樓層有2個設備間，每個設備配線間都有連接到中心機房的光纖，每個樓層配線間采用4對光纖，分成2組分別連接到2臺核心交換機的千兆光纖端口，每一組2路光纖千兆連接通過端口配置實現鏈路聚合，形成2Gbps主干連接作為大樓網絡主干。

辦公應用服務器可以通過功能劃分為不同的VLAN，根據負載分擔的原則分別連接到2臺核心交換機上，建議同一VLAN的服務器連接同一臺核心交換機上，這樣便于網絡故障排查。具備雙機熱備功能的重要服務器可以分別連接到2臺核心交換機上的相同VLAN端口上，實現高可靠性。

局域網案例二：某大型鋼鐵公司園區數據網絡

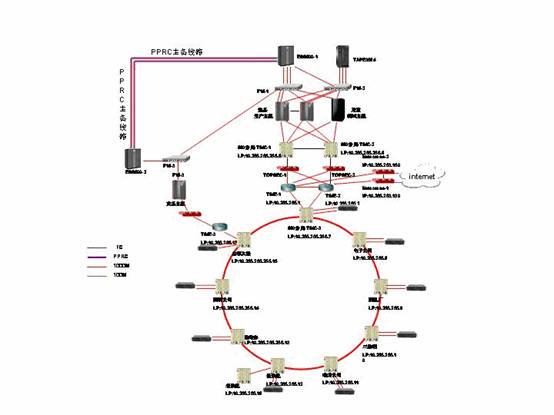

該網絡采用千兆光纖主干互連、百兆到桌面的總體設計，設有1個中心，多個分支機構。數據多由中心與中心、中心與分支機構之間傳輸，形成了一個中心為環狀的星型拓?fù)浣Y(jié)構，使用核心層、匯聚層、接入層這樣的網絡模型來作為網絡模型分層。

網絡覆蓋范圍：

電子信息公司、總部大樓、災備機房、熱軋廠辦公樓、動力廠辦公樓、燒結辦、焦化辦和煉鋼廠等節點
